XDS3000-E Series 4CH 8 / 14bit Touchscreen Digital Oscilloscope
+ 60MHz / 100MHz Bandwidth, 1GS / s sýnishorn hlutfall
+ 8-bita eða 14-bita háskerpu ADC
+ 40M upptökulengd 45.000 wfms / s bylgjulögunarhraða
+ lágur bakvöllur jörð hávaði
+ 8 tommur 800 x 600 háskerpu LCD, valfrjálst multi-snerta skjár, notendavænt rekstrarupplifun
+ SCPI og LabVIEW stutt
+ multi-kveikja, og rás umskráningu virka
+ multi-tengi sameining - USB gestgjafi, USB tæki, USB tengi fyrir PictBridge, LAN, AUX og VGA
| Líkan | Bnadwidth | Sýnishorn | Lóðrétt upplausn (A / D) | Taka lengd |
| XDS3064E | 60MHz | 1GS / s | 8 bita | 40M |
| XDS3104E | 100MHz | 1GS / s | 8 bita | 40M |
| XDS3064AE | 60MHz | 1GS / s | 12 bita | 40M |
| XDS3104AE | 100MHz | 1GS / s | 12 bita | 40M |
1. Multi-function farsíma prófanir
Oscilloscope + merki rafall + multimeter + gögn skógarhöggsmaður + tíðni gegn + deka. Styðja Li-on rafhlöðu til að framkvæma fljótandi próf.
2. Leiðandi 75.000 ramma / sek bylgjulögunartíðni, gráðu á gráðu stigi og litahiti sýna.
3. WiFi virka
4. Multi-snerta skjár, auðvelt í notkun
| Líkan | XDS3064E | XDS3104E | XDS3064AE | XDS3104AE | ||
|---|---|---|---|---|---|---|
| Bandvídd | 60MHz | 100MHz | 60MHz | 100MHz | ||
| Sýnishorn | 1GS / s | |||||
| Lóðrétt upplausn (A / D)) | 8 bita | 14 bita | ||||
| Skrá lengd | 40M | |||||
| Waveform Refresh Rate | 45.000 wfms / s | |||||
| Lárétt mælikvarði (s / div)) | 2ns / div - 1000s / div, skref með 1 - 2 - 5 | |||||
| Rás | 4 | |||||
| Sýna | 8 "lit LCD, 800 x 600 dílar skjá | |||||
| Sýnishorn / Relay Time Nákvæmni | ± 1ppm | |||||
| Inntakstengi | DC, AC, GND | |||||
| Lóðrétt næmi | 1mV / div - 10V / div (við inntak) | |||||
| Stígvélartegund | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 og CAN (valfrjálst) | |||||
| Rammakóði (valfrjálst) | I2C, SPI, RS232, CAN | |||||
| Kveikjahamur | Auto, Normal og Single | |||||
| Lóðrétt svið | ± 2V (1mV / div ~ 50mV / div) ± 20V (100mV / div ~ 1V / div) ± 200V (2V / div ~ 10V / div) | |||||
| Samskipti tengi | USB gestgjafi, USB tæki, USB tengi fyrir PictBridge, Trig Out (P / F), LAN og VGA (valfrjálst) | |||||
| Tíðni Counter | laus | |||||
| Aflgjafi | 100V - 240V AC, 50 / 60Hz, CAT II | |||||
| Fuse | 2A, T flokkur, 250V | |||||
| Rafhlaða (valfrjálst) | 3.7V, 13200mA | |||||
| Stærð (B x H x D) | 340mmx177mmx90mm | |||||
| Valfrjálst eining / virkni | |
|---|---|
| VGA | VGA + AV höfn |
| WIF | Þráðlaust net |
| AWG | arb bylgjuformi rafall |
| DMM | stafrænn multimeter |
| MTS | Snertiskjár (þétti-gerð) |
| Valfrjálst umritunarpakka | |
|---|---|
| RS232 | RS232 |
| SPI | SPI |
| I2C | I2C |
| DÓS | DÓS |
Stuðningur
▶ XDS3000-E Series 4 CH DSO notendahandbók
▶ XDS3000-E Röð 4CH DSO QUICK GUIDE
Fylgihlutir Fylgihlutirnir eru afhentir til loka afhendingu.
Rafmagnssnúra |
Geisladiskur |
Quick Guide |
USB snúru |
Probe |
Probe Adjust |

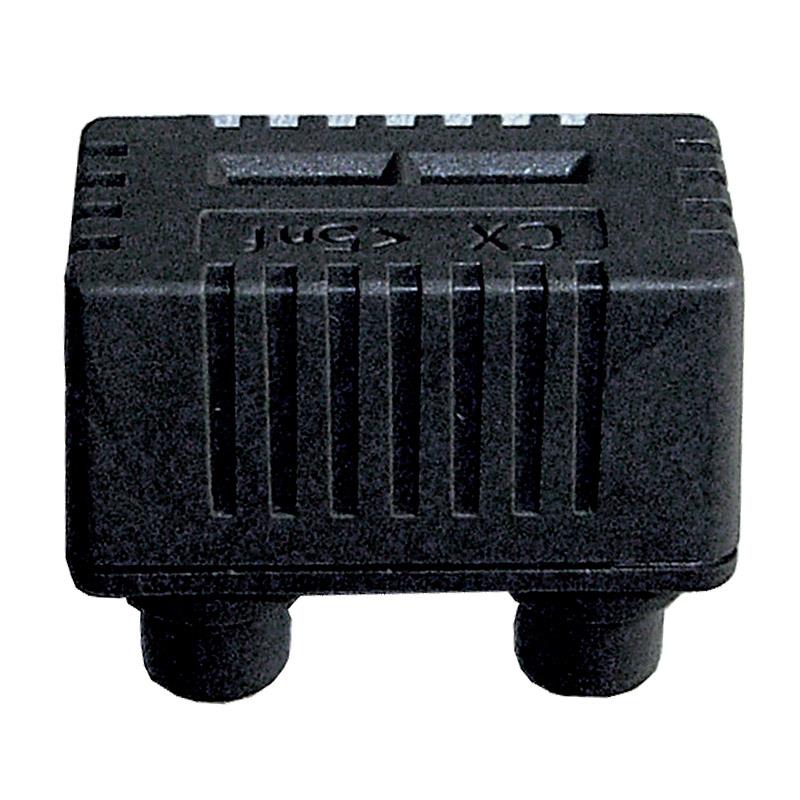

Rýmdapróf Module (valfrjálst) |
Multimeter Lead (valfrjálst) |

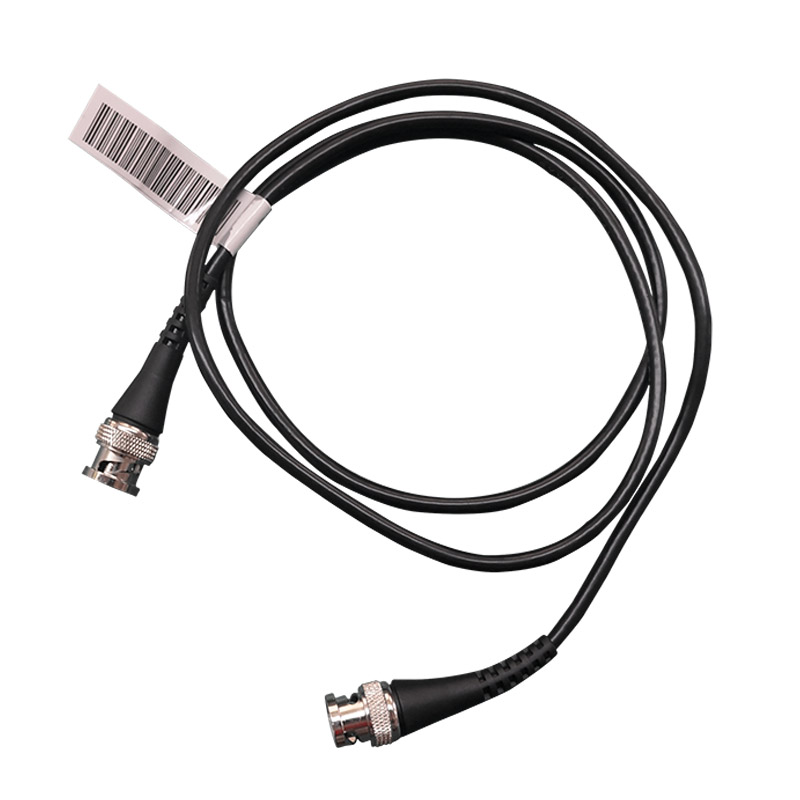

Q9 (augnþurrkur) |
Mjúkur poki (valfrjálst) |
Rafhlaða (valfrjálst) |
